Speciální zkoušky

Vyvíjíme kompletní zkušební/měřicí pracoviště (zkušební stavy) podle potřeby zákazníka. Službu zajišťujeme komplexně od konstrukčního návrhu, přes výrobu a montáž, až po realizaci. Vyhotovíme zkušební protokoly a předáme je zákazníkovi. Speciální zkoušky jsou obvykle doprovázeny měřením mechanických či fyzikálních veličin (posuv, přetvoření, zrychlení, síla, tlak, teplota, průtok aj.) či kombinovány s využitím rychlostní kamery pro vizualizaci rychlých dějů.

Příklady vyvinutých zkušebních zařízení pro:

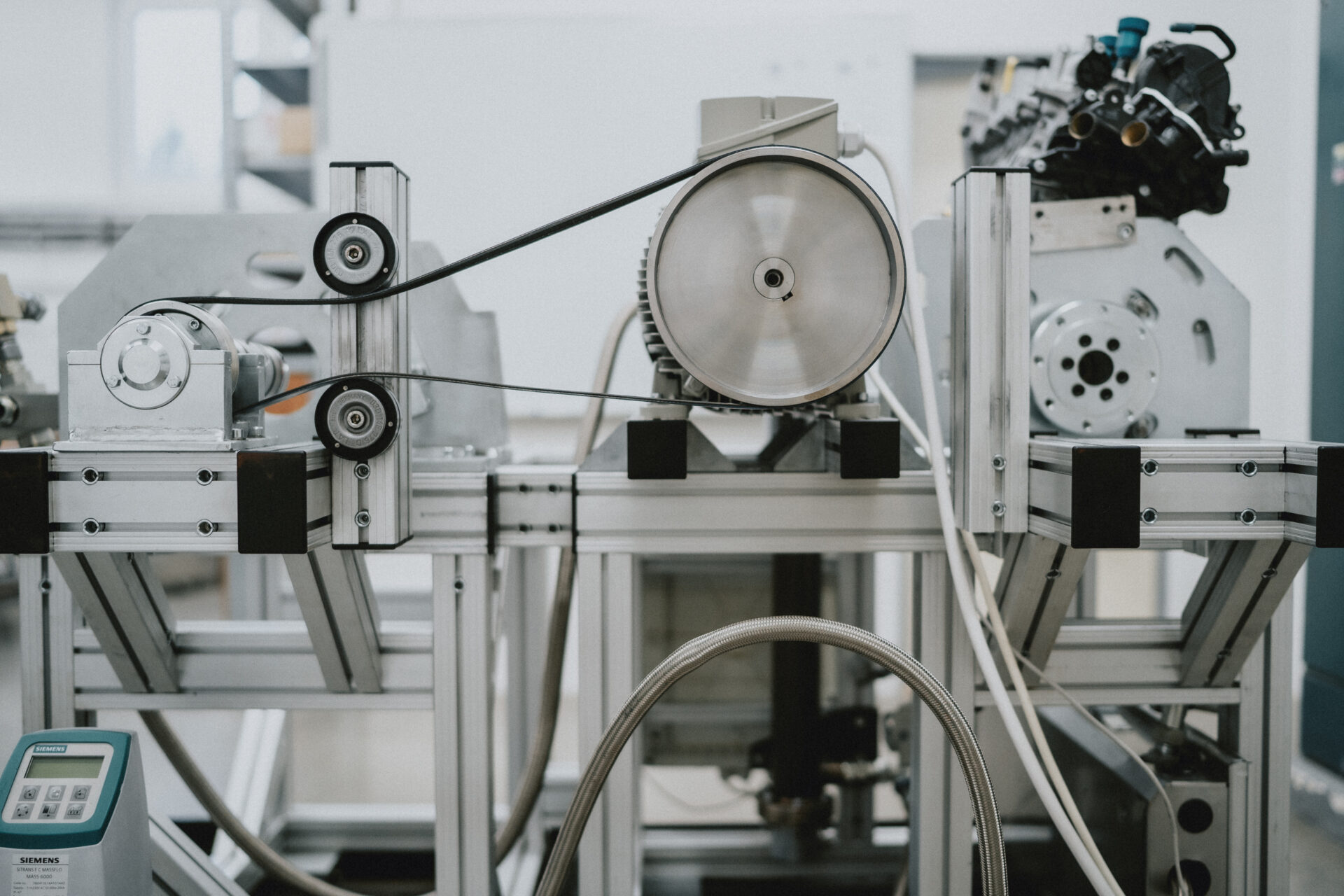

zkoušky spalovacích motorů – měření ztrát, měření parametrů mazacího systému, zkoušky opotřebení motorových komponent rozsah teplot: +30 až +150 °C, rozsah otáček: do 10.000 rpm
zkoušky napjatosti převodových skříní při zatížení

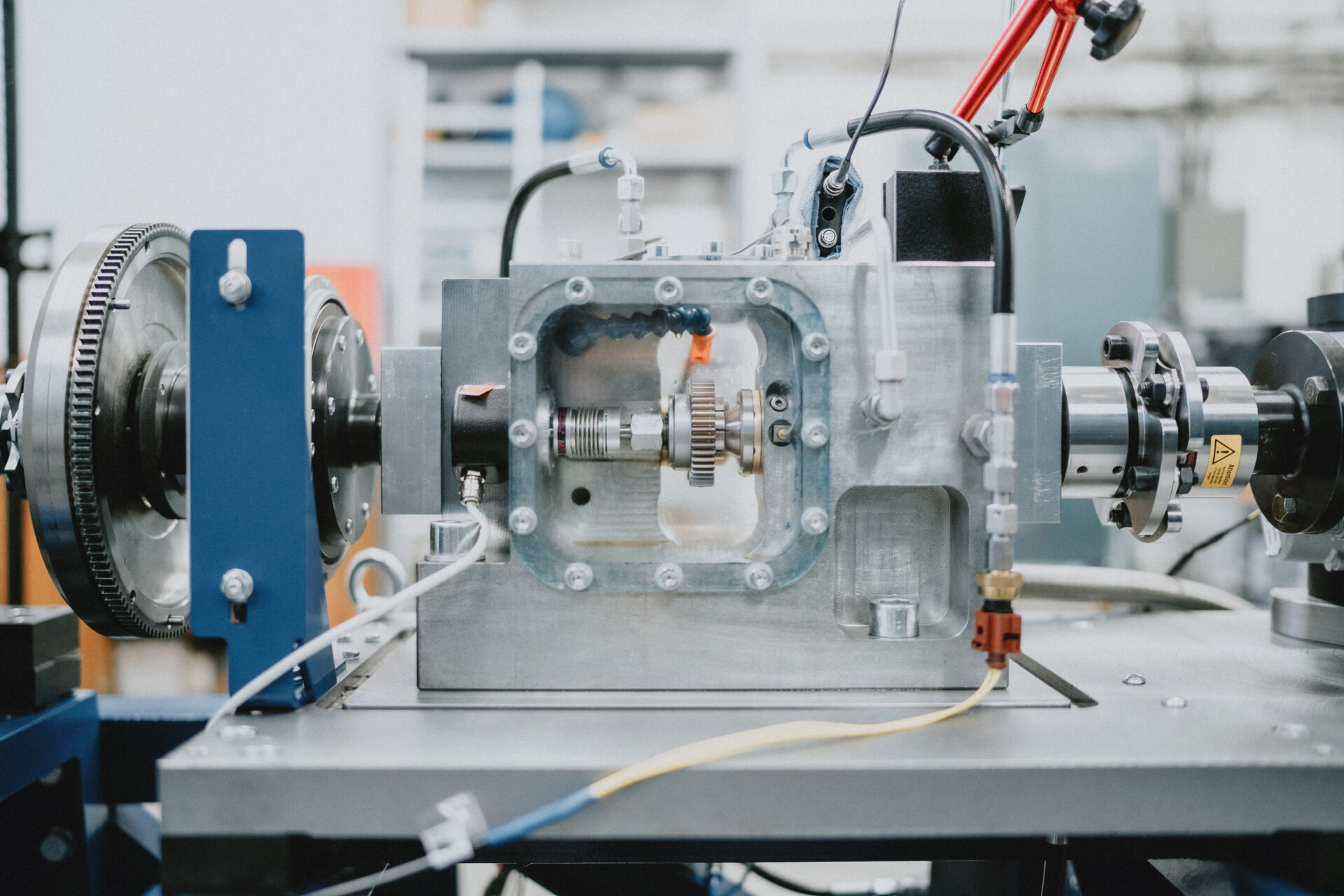

zkoušky ozubených převodů – měření chyby převodu soukolí vyzařovací charakteristiky infračervených (IR) zářičů (měření hustoty tepelného toku)

Chci získat více informací

Vizualizace rychlých dějů

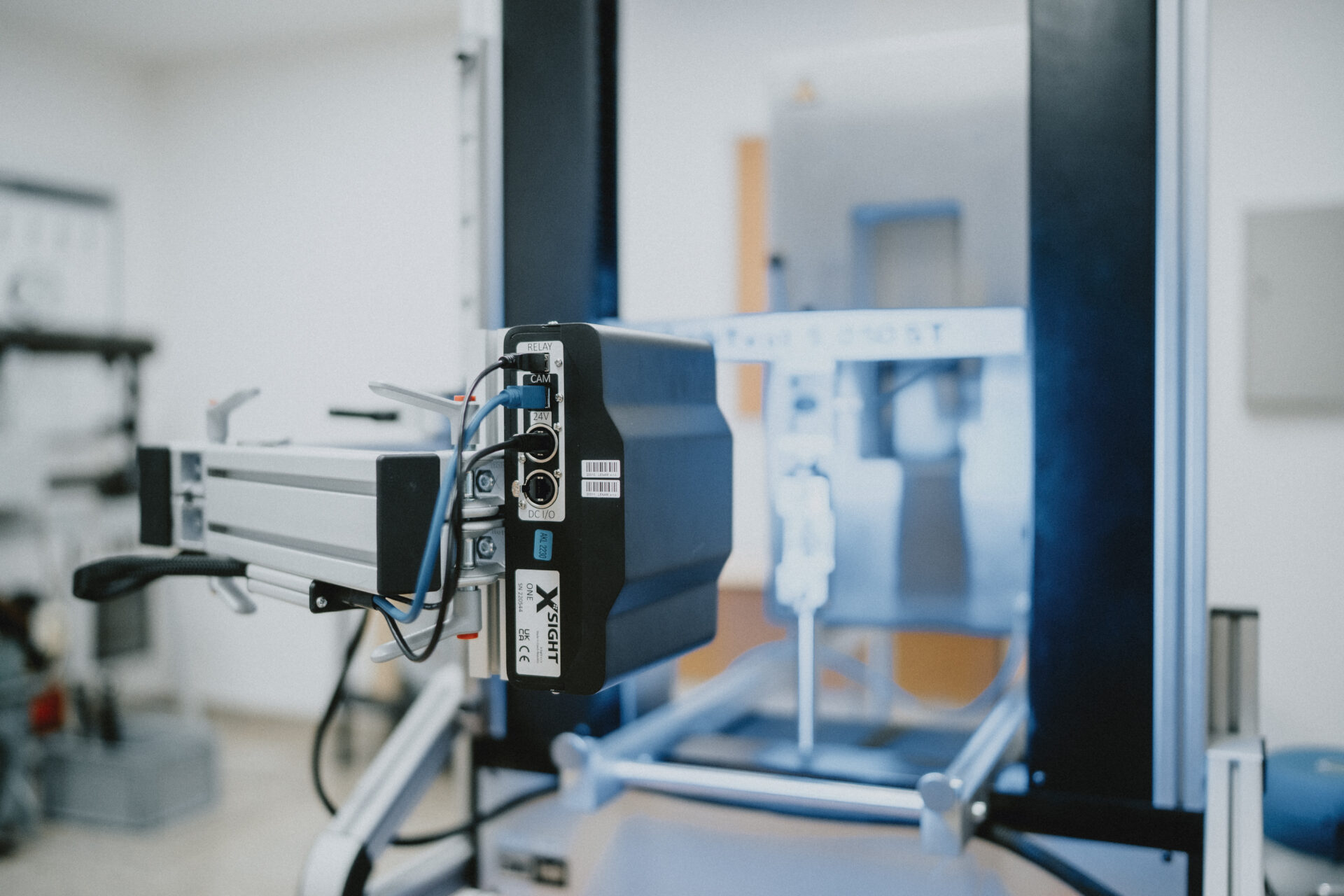

Rychlé děje umožňuje zachytit rychlostní kamera. Zpomalený videozáznam mnohdy dokáže odhalit skutečnosti, které jsou jinými metodami obtížně zjistitelné. Pomocí rychlostní kamery tak dokážeme lépe porozumět pozorovaným dějům. 

Z obrazové analýzy a s využitím speciálních softwarů lze určit kinematiku pohybujících se částí, frekvenci kmitání apod.

Parametry rychlostní kamery

Rozlišení: 800 x 600 Mpx
Rychlost snímkování: 33 000 fps, při plném rozlišení až 1 000 fps.

Příklady využití rychlostní kamery:

Identifikace kritéria selhání materiálu
Snímání kinematiky ventilů v hlavě válců při provozních podmínkách
Snímání kinematiky ventilových pružin při provozních podmínkách
Snímání kinematiky řetězu ventilového rozvodu spalovacího motoru
Snímání procesu mazání a rozstřiku oleje ve spalovacím motoru
Měření vlastních frekvencí a velikosti kmitů trubkového nosníku v kapalině

Měření mimo laboratoř

Poskytujeme služby v oblasti měření i mimo svou vlastní laboratoř, například v provozu u zákazníka nebo na jedoucích vozidlech.

Příklady měření mimo laboratoř:

Měření vibrací robotického pracoviště
Měření vibrací ovíjecího stroje pro výrobu kompozitních konstrukcí
Měření sil do karoserie při nárazové zkoušce vozidla
Měření sil při namáhání automobilového heveru na zkušebním stavu zákazníka
Měření posuvu hřídelí v převodovce na zkušebním stavu zákazníka

s1

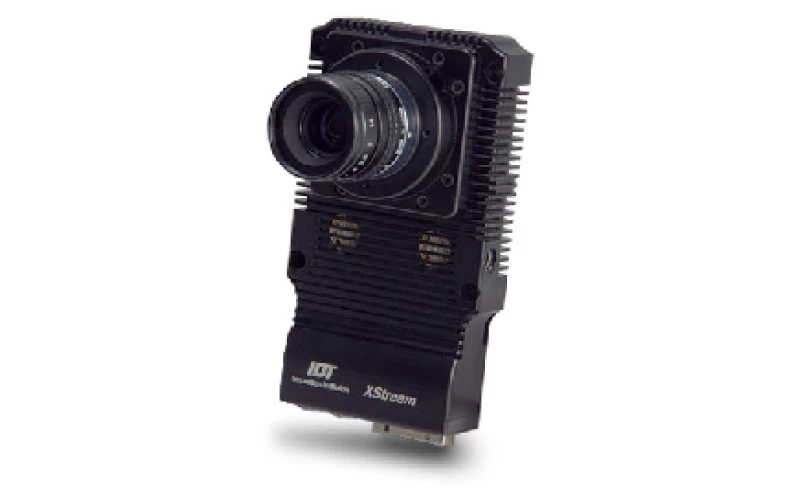

X-STREAM720P TECHNICKÝ LIST

Kamery IDT X-Stream umožňují kontinuální streamování snímků prostřednictvím rozhraní PCI Express® 2.0 x4 s trvalou přenosovou rychlostí 1,75 GB/s. Tento flexibilní design je založen na dvou CMOS senzorech s globální závěrkou: verze 720p dosahuje více než 1 700 snímků za sekundu při plném rozlišení (1280 × 720 pixelů) a verze 1440p více než 400 snímků za sekundu při plném rozlišení (2560 × 1440 pixelů). Pokročilé funkce zahrnují automatickou expozici snímek po snímku, detekci pohybu (Motion Trigger) a dvojitou expozici pro uživatele PIV. Speciálně optimalizovaná aplikace Motion Monitor umožňuje provoz kamer v prostředí Windows, Linux nebo Mac OS X a nabízí funkce jako nepřetržitý živý náhled, záznam během ukládání a přehrávání na vyžádání z disku. Kamery jsou vhodné pro širokou škálu aplikací, od průmyslové kontroly a kontroly balení, přes mikroskopii, mediální a filmovou produkci (včetně speciálních efektů), až po dopravní dohled a bezpečnostní systémy.

Více

HLAVNÍ VLASTNOSTI

Maximální rozlišení	1280 x 720
Maximální snímková frekvence při plném rozlišení	1,700 fps
Maximální snímková frekvence (FPS)	153,545 @ 1280 x 8
Maximální expoziční čas	1µs
Citlivost ASA/ISO	15000 ASA mono 5000 ASA Color
Napájení	7-12 VDC
Provozní teplota	40+40 °C / -40+104 °F

VLASTNOTI

Přibližné rozměry	65 x 116 x 18 mm (W x H x L)
Přibližná hmotnost	0.24 kg nebo 0.53 lbs
Odolnost vůči nárazům a vibracím	Náraz: 100G /Vibrace: 40G – všechny osy
Uchycení	C-Mount standard, adaptér F & PL volitelný

SENZOR

Typ senzoru	CMOS – Proprietární
Velikost senzoru	36 x 36 mm
Formát senzoru	1.3 inch
Velikost pixelu	13.7 x 13.7 um
Bitová hloubka	24-bit mono 8-bit barevná

SOFTWARE

Motion Studio	Windows 32/64
Motion Inspector	Windows 32/64 – MAC OS X – Apple iOS
Plug-ins/SDK	SDK, LabVIEW™ or MatLab®
Formáty souborů	Proprietární RAW
Konverze za běhu	TIF, BMP, JPG, PNG, AVI, MPG, TP2, MOV, MRF, MCF
